볼베어링

■ 베어링이란?

기구(Mechanism)의 작동부분에서 다른 부분을 지지 또는 안내하는 모든 장치를 의미한다. 기계 장치의 움직임 중 회전운동을 지지, 안내하는 것이 베어링이다.

■ 볼베어링 구성

• 내륜
• 외륜
• 볼
• 케이지(리테이너) : 볼 이탈방지 및 일정 간격 유지
• 실드 : 볼 부분에 이물질 방지

■ 볼베어링 사용 예시

볼베어링은 회전하려는 부품이 볼베어링과 접촉하고 다른 한 쪽은 고정시켜야 한다. 예를 들어 내륜 회전을 하려고 한다면, 외륜은 외부 블록과 끼워맞춤으로 고정한다. 그리고 내륜은 회전하는 샤프트와 같은 부품이 삽입되어 회전을 하게 된다. 또한 베어링과 스페이서를 조합하여 내륜과 외륜의 간섭이 발생하지 않도록 해야한다.



1. 'ㄷ'자 블록에 볼베어링 사용

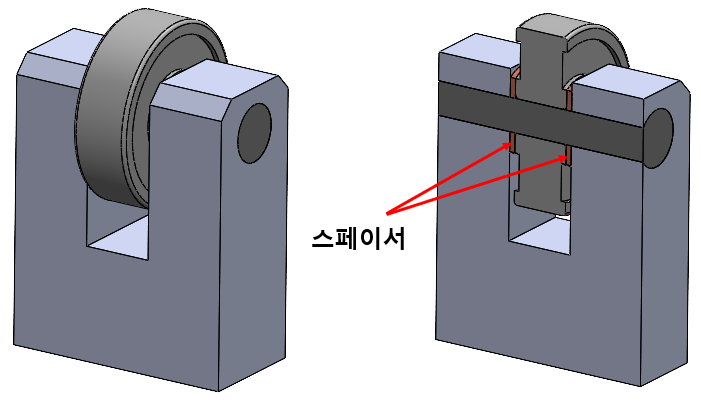

베어링 내륜 양쪽에 스페이서를 삽입하여 'ㄷ'자 외부 블록에 베어링 내륜이 스페이서를 통해 접촉되어 있고, 외륜은 접촉되어 있지 않아 원활한 회전이 가능하다.



2. 볼베어링과 스냅링 사용 예시



2.1 내륜용 스냅링 예시

내륜 한 쪽은 샤프트 단 또는 스페이서와 접촉하고 다른 한 쪽은 내륜용 스냅링과 접촉한다. 그렇게 하면 베어링 내륜만 접촉되어 있기 때문에 원활한 회전이 가능하다.



2.2 외륜용 스냅링 예시

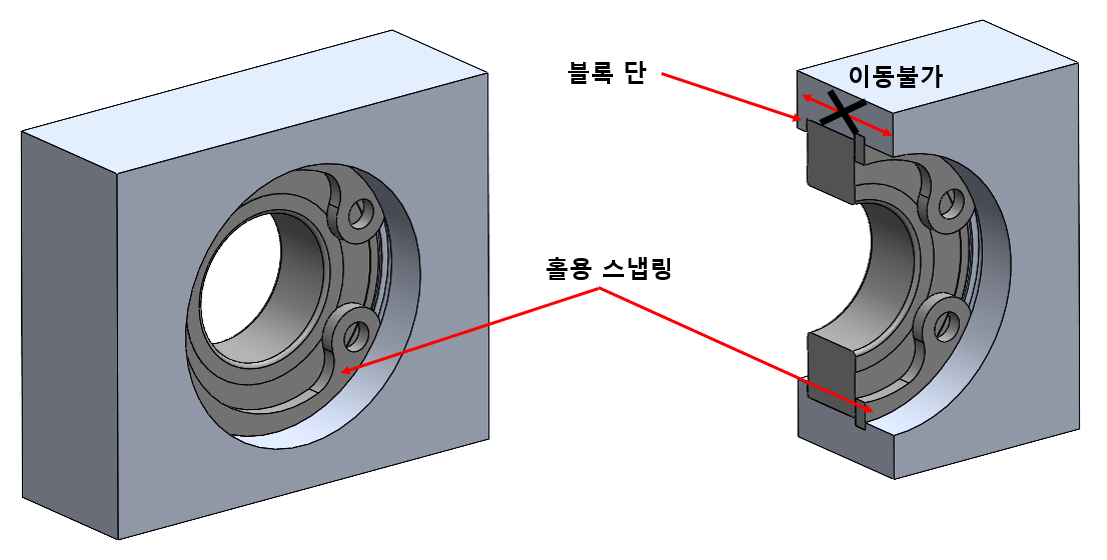

베어링이 블록 내부에 들어가는 경우로 블록 단이 외륜의 한 쪽과 접촉, 다른 한 쪽은 홀용 스냅링과 접촉하여 베어링 이탈을 방지시킨다. 이렇게 하면 외륜만 접촉되어 있기 때문에 원활한 내륜 회전이 가능하다.
