끼워맞춤공차

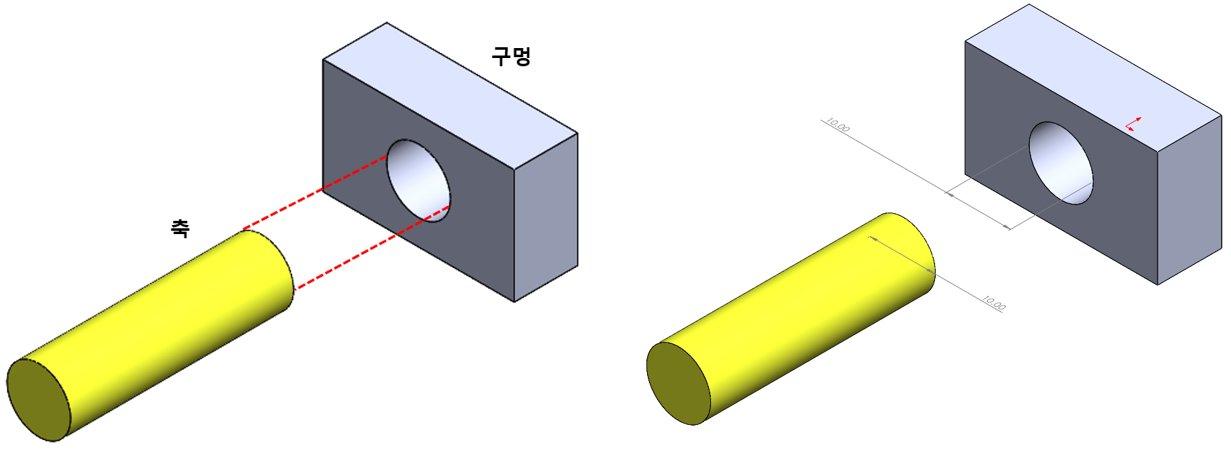

■ 구멍 / 축

• 구멍 : 안쪽 면을 가지고 있는 형상, 끼워질 때 구멍의 안쪽면이 축의 바깥쪽면과 접촉
• 축 : 바깥쪽면을 가지고 있는 형상을 말하며, 끼워질 때 축의 바깥쪽면이 구멍 안쪽면과 접촉



또한 구멍과 축의 기준 치수가 같아야 끼워맞춤을 적용할 수 있다. 기준치수는 공차의 기준이 되는 치수를 뜻하며 공차를 붙히지 않았을 때 일반공차(KS B ISO 2768)가 적용된다.

■ 끼워맞춤공차 종류

(1) 헐거운 끼워맞춤 (고정용, 운동용)

구멍보다 축이 작아 틈새가 있는 끼워맞춤

- 구멍과 축 간의 틈새를 크게 하여 원활한 운동을 할 수 있게 한다.

- 분해가 가능하여 손상된 부품을 교환할 수 있다.

- 구멍과 축의 표면거칠기는 틈새의 크기에 따라 (x나 y)가 된다.



(2) 억지 끼워맞춤 (고정용)

구멍보다 축이 커 죔새가 있는 끼워맞춤

- 구멍과 축을 끼울 때, 큰 힘이나 다른 방법이 필요하며 끼운 후에 구멍과 축은 고정된다.

- 구멍과 축이 되는 부품 중 한 부품이라도 손상이 되면 둘 다 폐기한다.

- 구멍과 축의 표면거치기는 (x)가 된다.

■ 끼워맞춤공차 표현 방법

끼워맞춤이 되는 구멍이나 축의 공차는 치수와 공차를 보았을 때, 서로 어떤 끼워맞춤을 하는지 알 수 있도록 특별한 방법으로 표현한다.



치수공차의 부호(+,-)와 정밀도를 알파벳 문자와 숫자로 표현한다.

• 구멍 : 알파벳 대문자를 사용
• 축 : 알파벳 소문자를 사용

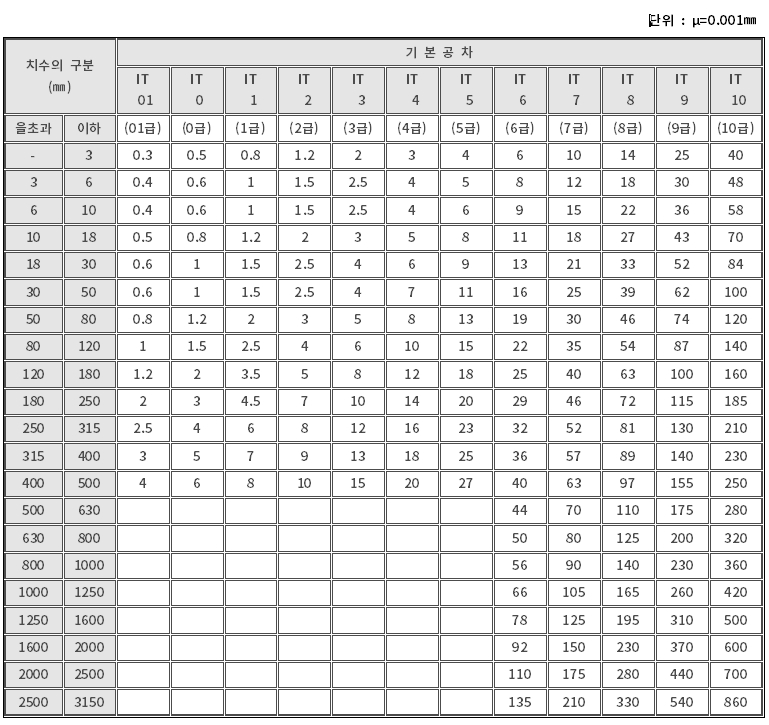

IT공차 등급 : 알파벳 문자 뒤에 숫자는 IT공차 등급을 의미하며, IT공차 등급의 숫자가 낮을수록 공차의 정밀도가 높아진다.

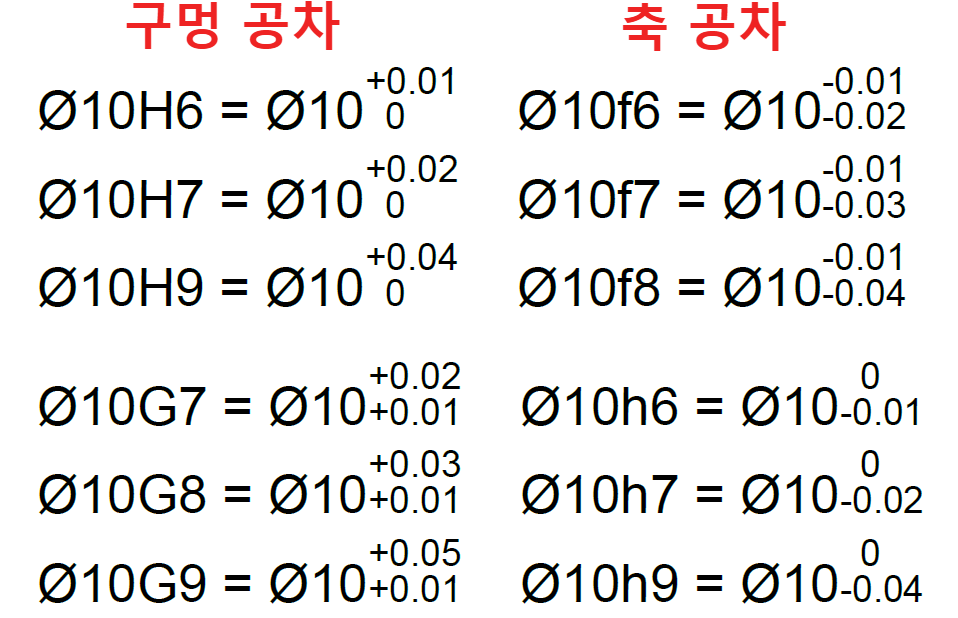

위의 그림과 같이 기준치수와 끼워맞춤공차(알파벳 문자 + IT공차 등급)에 따라 치수공차의 부호와 공차가 적용된다.



기준치수가 같을 때, 끼워맞춤공차의 알파벳 문자가 의미하는 것은...

구멍(대문자)은 치수공차의 아랫치수 허용차와 부호를 정하는 문자이며, 축(소문자)은 윗치수 허용차와 부호를 정하는 문자이다. 알파벳 문자 뒤에 붙는 숫자는 (IT공차 등급) 기준치수에 따라 공차역의 크기를 결정한다.



정확한 공차값을 알기 원한다면 끼워맞춤공차표를 보는 것이 좋다.
