[항공기 위치번호] Station number / Zone number

항공기는 항공기의 위치를 각 고유의 위치번호를 설정하여 위치 식별을 용이하게끔 위치번호를 부여한다.

​

항공기 위치번호는 크게 Station Number, Zone Number가 있다. Number는 제작사 또는 ATA에서 부여하며, 단위는 제작사 별로 inch, mm 등 상이하다.

​

항공기 구조 부재 위치를 찾아내기 위해 항공기 제작사에서 부여하는 방법과 약호에 대해 manual을 참고해야한다.

■ Station Number

Datum Line을 기준으로 거리를 inch or mm로 표시한 위치번호, 항공기 제작사에서 지정

• Datum Line(D.L) : 항공기 기준선으로, 항공기의 위치 측정이 기준이 되는 가상의 선이고 제작사에서 부여한다.
• Fuselage station(F.S) : 기준선(Datum line)을 "0"으로 하여 동체 전후방을 따라 표시, 보통 6 inch 씩 부여한다.
• Buttock Line(B.L) : 동체중심선을 기준으로 항공기 왼쪽 또는 오른쪽의 평행한 거리를 나타낸다.
• Water Line(W.L) : 하부를 "0"으로 하여 상부까지의 수직 거리를 나타낸다.

■ Zone Number

항공정비사가 항공기 정비, 수리, 검사 등을 실시하는 경우 쉽게 식별하기 위해 부여한 위치번호 , 기종마다 차이점이 존재하므로 manual을 참고한다.

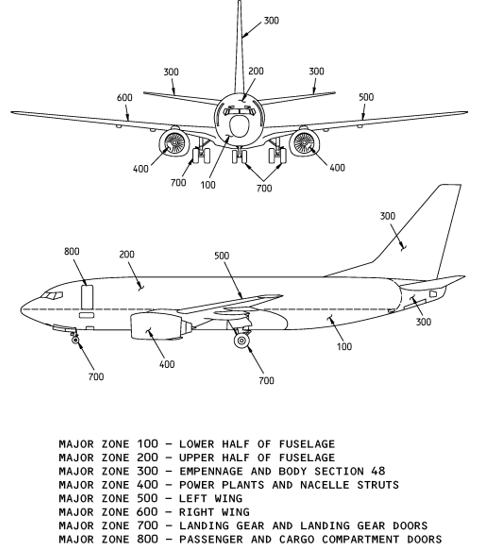

e.g. B737 Major Zone

• 100 : 동체하부(LOWER HALF OF FUSELAGE)
• 200 : 동체상부(UPPER HALF OF FUSELAGE)
• 300 : 꼬리날개(EMPENNAGE AND BODY SECTION 48)
• 400 : Engine(POWER PLANTS AND NACELLE STRUTS)
• 500 : L/H Wing(LEFT WING)
• 600 : R/H Wing(RIGHT WING)
• 700 : L/G(LANDING GEAR AND LANDING GEAR DOORS)
• 800 : Doors(PASSENGER AND CARGO COMPARTMENT DOORS)
