[파일 형식] 래스터파일 vs 벡터파일, DWG파일 vs DXF파일

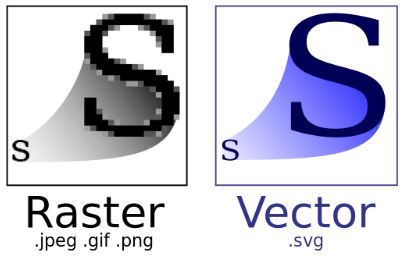

출처 : Wikimedia Commons

■ 래스터 파일과 벡터 파일

벡터 파일은 디지털 사진, 그래픽, 로고와 같은 여러 이미지 작업을 할 때 사용되는 주요 이미지 유형 중 하나이다.

​

디지털 프로젝트를 진행할 때 작업자는 래스터와 벡터라는 두가지 이미지 파일 유형을 접하게 된다. 이 두 파일은 생성 원리가 다르므로 프로젝트에 따라 적합한 파일 유형을 결정해야 한다.

​

래스터 파일 유형의 이미지는 일정한 수의 정사각형 픽셀로 구성된다. 따라서 픽셀로 채워진 공간을 벗어나 이미지 크기를 조정하면 이미지가 왜곡될 수 있다.

​

벡터 파일의 이미지는 픽셀을 사용하지 않는다. 대신 그리드(격자)에 고정된 점을 사용하여 수학적 공식에 기반한 직선과 곡선으로 이미지를 생성한다. 따라서 해상도 손실 없이 이미지를 무한대로 크게 또는 작게 만들 수 있다. 기본적으로 벡터는 크기를 조정해도 품질이 그대로 유지된다.

​

한편 래스터와 백터 파일은 RAW 파일과 다르다. RAW 파일은 카메라 센서에서 받아들인 데이터를 변경 또는 압축하지 않고 그대로 저장한 이미지다. 벡터, 래스터, RAW 파일 모두 각각의 특별한 장점과 단점, 적합한 용도가 있다.

■ 벡터 파일 용도

벡터 포맷은 원하는 대로 간편하게 크기를 조정해야 하는 고품질 그래픽에 유용하다. 수학적 공식에 따라 이미지가 생성되기 때문에 이미지를 크거나 작게 만들어도 흐려지거나 왜곡되지 않는다.

​

그런만큼 벡터 파일은 각종 홍보 자료를 제작하기 위해 그래픽 크기를 다양하게 조정해야 하는 디지털 일러스트레이션과 기업 로고 작업에 많이 사용된다.

​

가장 일반적인 벡터 파일 유형으로는 AI(Adobe Illustrator), EPS(Encapsulated PostScript), PDF(Portable Document Format), SVG(Scalable Vector Graphics) 등이 있다.

■ 벡터 파일 장단점

※ 장점

• 변함없는 해상도 : 벡터 이미지는 해상도를 유지하면서 거의 무한대로 확대할 수 있다. 반면, 래스터 파일의 이미지는 특정 크기에 맞춰진 경우에만 해상도가 유지되므로 이미지를 크게 늘릴수록 품질이 떨어진다.

• 작은 파일 크기 : 벡터 파일은 픽셀 블록이 없으므로 수많은 카메라 데이터가 포함된 사진과 같은 래스터 이미지보다 파일 크기가 작다.

• 다양한 디자인 기능 : 모양, 텍스트, 다양한 색상, 필터를 추가하여 독창적인 일러스트레이션과 디자인을 만들고, 언제든지 간편하게 원하는 대로 편집할 수 있다.

※ 단점

• 디테일한 사진 작업에 부적합 : 매우 디테일한 디지털 사진은 픽셀 하나하나를 따로 편집할 수 있는 래스터 포맷이 더 낫다. 벡터 파일은 사진보다 그래픽에 더 적합하다.

• 호환성 문제 : 벡터 파일을 열고 작업하려면 벡터 기반의 디자인 프로그램이 있어야 한다.

• 까다로운 파일 변환 : 래스터 이미지를 벡터 이미지로 변환하려면 다소 높은 컴퓨팅 성능이 요구되며, 다른 파일 포맷보다 변환이 쉽지 않다.

■ DWG 파일

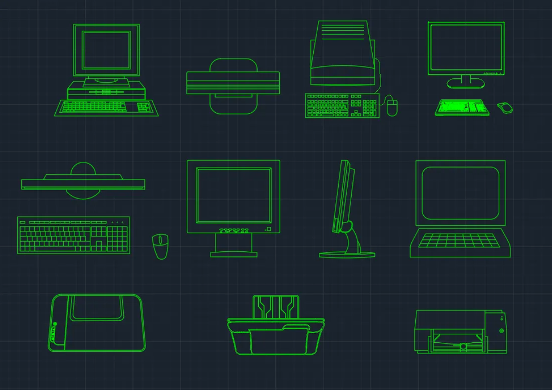

출처 : linecad.com

DWG 파일은 CAD(Computer-Aided Design) 프로그램과 밀접하게 연관되어 있다. Drawing이라는 단어의 약어로 명명된 DWG 파일은 2D 및 3D 벡터 그래픽을 포함한다. 건축가, 엔지니어는 DWG 파일을 사용하여 디자인 스케치를 시각적으로 구현한다.

■ DWG 파일 용도

DWG 파일은 다양한 업계의 도면 전문가가 디자인을 만드는 데 사용된다. 새로운 프로젝트를 위한 최신 디자인 사양을 검토하는 엔지니어, 공공장소를 계획하는 건축가와 도시 설계자 등 다양한 분야의 전문가들이 DWG 파일을 사용해 디자인을 현실로 구현한다.

​

DWG 파일을 열려면 CAD 소프트웨어가 필요하다. 소프트웨어를 설치하면 도면, 다이어그램과 함께 상세한 기술 사양이 포함된 복잡한 레이어를 볼 수 있다.

​

DWG 파일에는 벡터 이미지와 해당 벡터 이미지를 정의하는 메타데이터가 모두 포함되어 있다. 따라서 도면 작성자는 다른 외부 정보에 의존하지 않고도 화면에서 2D 및 3D 아이디어를 완전히 시각화할 수 있다.

■ DWG 파일 장단점

※ 장점

• AutoDesk는 기술 도면과 청사진을 위한 업계 표준 소프트웨어 제공업체이다. 따라서 DWG 파일은 별도의 파일 변환 없이 원활하게 호환된다.

• 바이너리로 구성된 DWG 파일은 일반 텍스트를 사용하며, DXF보다 크기가 훨씬 작다. 따라서 쉽게 파일을 공유하고 저장공간을 절약할 수 있다.

• DWG는 2D와 3D 이미지를 함께 매핑한다. 두 버전은 각기 다른 디자인 단계에서 항상 호환된다.

※ 단점

• DWG 기능은 제한적이다. 오히려 DXF 파일이 다른 CAD 패키지에서 광범위하게 지원되기 때문에 대행사와 클라이언트 간 협업 시 DXF 포맷을 사용하는 경우가 많다.

• DWG 포맷은 많은 변화를 거듭했다. 현재 두 가지 이상의 파일 확장자 버전이 존재하기 때문에 혼동하기 쉽다. 또한 하위 버전 소프트웨어는 상위 버전의 DWG에 내장된 새로운 기능을 인식하지 못하므로 최신 파일을 활용하지 못할 가능성이 있다.

• DWG는 변환을 하지 않으면 CAD 소프트웨어 이외의 다른 소프트웨어에서 열거나 액세스할 수 없으므로 협업 시 문제가 될 수 있다.

■ DXF 파일

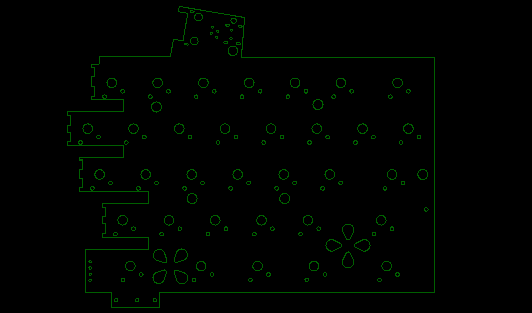

출처 : easyeda.com

DXF 파일은 Drawing Exchange Format 또는 Drawing Interchange Format의 약어로, 벡터 파일의 한 종류다. 많은 엔지니어, 설계자, 건축가가 2D와 3D 도면에 DXF 파일 포멧을 사용해 제품을 설계한다.

​

몇몇 3D 애플리케이션에도 DXF 파일을 지원하지만 다른 CAD 프로그램에서 디자인을 공유하는 데 주로 사용된다.

​

DXF 파일은 .DXF 확장자를 사용하며, 완전한 오픈 소스이므로 사용자가 Autodesk 프로그램을 사용하지 않고도 AutoCAD 파일에 액세스할 수 있다. 한편, CAD 파일을 공유하는 데 사용되는 또 다른 파일 포맷인 DWG 파일은 Autodesk의 독점 포맷이다.

■ DXF 파일 용도

DXF 파일은 무료로 사용할 수 있으며, 제품 디자인 협업에 이상적이다.

• 디자인 공유 : DXF 포멧을 사용하면 여러 분야의 공동 작업자가 동일한 디자인 및 프로젝트에서 쉽게 협업할 수 있다. 예를 들어, 각자 다른 CAD 애플리케이션을 사용하는 드래프터와 건축가는 하나의 DXF 파일로 진행 상황을 공유할 수 있다.

• 정확성 : DXF 파일은 정확성이 뛰어나다. CNC 가공 또는 인쇄에 DXF 파일을 사용하면 변환 여부에 상관없이 정확한 결과를 얻을 수 있다. 래스터 파일과 달리, 작업자가 벡터 파일의 크기를 조정하더라도 품질이 그대로 유지된다. 하지만 DXF 파일은 3D로 인쇄할 수 없다. 인쇄를 하려면 먼저 STL 포맷으로 변환해야 한다.

■ DXF 파일 장단점

출처 : Adobe

※ 장점

• DXF는 개방형 포맷이므로 누구나 DXF 파일에 쉽게 액세스할 수 있다.

• DXF 파일을 사용하여 협업하면 공동 작업자가 사용하는 CAD 프로그램에 상관없이 모든 사람이 동일한 버전의 디자인에서 함께 작업할 수 있다.

• DXF 파일은 정밀하게 크기를 조절할 수 있으며, 최대 16비트 부동 소수점을 포함하므로 정교한 디테일을 제공한다.

※ 단점

• DXF 파일은 크기가 작지만 정보를 일반 텍스트 형태로 저장하므로 디자인이나 모델을 전송하는 데 시간이 걸릴 수 있다.

• DXF 포멧은 특정 애플리케이션의 CAD 요소를 지원하지 않는다. 예를 들어, 동적 블록으로 작업하는 경우 DXF 파일에서 인식되지 않는다.

• DXF에서 3D 요소로 작업할 수는 있지만, 2D 객체만 완벽하게 지원한다.

■ DWG 파일과 DXF 파일 차이점

DWG 파일과 DXF 파일은 CAD에서 사용하는 업계 표준이다. 두 파일 모두 같은 종류의 데이터를 저장하며 품질도 비슷하지만, 사용하는 코드가 다르다.

​

DWG와 DXF는 각각 다른 유형의 벡터 이미지와 개체에 적합하며, 이에 따라 파일 크기도 다르다. 그러나 가장 큰 차이는 접근성과 호환성이다. DXF 파일은 오픈 소스인 반면, DWG 파일은 Autodesk 프로그램에서만 사용 가능하다.

• 벡터값 : 벡터 그래픽은 좌표점을 바탕으로 수학적 알고리즘을 사용해 이미지를 표시한다. 따라서 이미지를 아무리 크게 확대하거나 축소해도 비율이 동일하게 유지된다. 반면, 픽셀 격자를 사용해 이미지를 나타내는 래스터 이미지는 이미지 안에 있는 픽셀 수가 변하지 않으므로, 크기를 변경하면 선명도가 흐려지는 픽셀화 현상이 나타난다. DWG 파일과 DXF 파일 모두 벡터 파일 포맷이다. 이런 파일의 이미지는 직선, 화살표, 호, 원, 고급 곡선, 다각형, 텍스트 등의 요소를 포함하며, 이 개별 요소들을 손쉽게 조정, 편집, 추가, 제거할 수 있다.

• 파일 구조 및 크기 : DWG 파일은 DXF 파일보다 크기가 더 작고, 더 다양한 파일을 저장할 수 있다. DWG 파일은 0과 1로만 구성된 컴퓨터 처리 언어인 2진 코드를 사용하며, DXF 파일은 텍스트 기반 코딩(ASCII)을 사용한다. 2진 코드가 더 가벼우므로, DWG 파일이 DXF보다 약 25% 더 작다. DXF 벡터 드로잉의 모든 요소는 하나하나 ASCII로 쓰여있기 때문에 DXF 파일의 크기도 크지만, 그만큼 타사 프로그램과의 호환성이 뛰어나다. 일부 DXF 파일, 특히 레이어가 많은 DXF 파일의 크기는 수백 메가바이트에 이르기도 한다. 이렇게 파일 크기가 클 경우에는, 해당 파일을 분리 혹은 압축하거나, 분리한 다음 압축하는 것이 좋다.

• 다양성이 보장되는 DWG : DWG 파일은 다양한 도면 유형을 처리할 수 있다. 3D 기하학은 DWG 파일 기능의 중요한 요소다. DXF 파일은 초기 버전의 DXF 포맷의 이미지를 비롯해 대부분의 2D 벡터 이미지를 처리한다. DXF는 색상에 제약을 받을 수 있으며, 대부분의 특수 기능이 지원되지 않는다. 결론적으로, DWG 파일이 훨씬 유연하고, 호환성이 좋으며, 공유하기 쉽게 설계되어 있다.

• Autodesk 전용 파일 DWG : DWG는 Autodesk의 기본 파일 포맷으로 AutoCAD Civil 3D(토목 엔지니어 및 도시 계획가용), Autodesk Revit(건축가용), Autodesk Inventor(제품 개발자용) 등 다양한 Autodesk 소프트웨어 애플리케이션에서 사용할 수 있다. 이처럼 Autodesk 프로그램과 연동되도록 설계되었기 때문에 Autodesk 프로그램에서 작업할 때 주로 사용하는 파일 유형이다.

• 간편한 공유를 위한 DXF : DXF 파일은 DWG 벡터 렌더링이나 도면을 공유할 때 적합하다. DXF 파일은 다른 소프트웨어와 호환될 뿐만 아니라, Autodesk에서만 지원되는 DWG 파일과 달리, 2D 이미지를 다른 CAD 보기 및 편집 프로그램에 전송할 수 있다. DXF는 여러 프로그램을 사용하여 프로젝트를 진행하는 전문가에게도 유용하다. 일부 DXF 이미지는 다른 파일 유형 위에 배치할 수도 있다.

• 전용 포맷 vs 오픈 소스 : DWG는 Autodesk가 독점권을 보유한 전용 포맷으로, Autodesk사만이 포맷을 변경하거나 수정할 수 있다. 한편, DXF 파일은 효용성을 높이기 위해 오픈 소스 파일로 설계되었다. 따라서 누구나 무료로 사용할 수 있고, 연동 소프트웨어를 프로그래밍하거나 재작성할 수 있어, 언제든지 사용자가 다시 수정하거나 개발하거나 개선할 수 있다.
