[ATA.35] Oxygen System(산소계통)

■ Oxygen System(산소계통)

• flight crew, cabin attendant, passenger에게 공급
• 산소공급 : Cabin 고도가 높을 때, 응급상황, 응급환자(portable)
• BAT PWR가 있으면 Mask drop 가능

■ Flight crew Oxygen

• Gaseous Type(Oxygen Cylinder, E/E Compartment)
• Oxygen Cylinder : (full : 1850psi), (green 색 : 가벼움, dark green : 무거움)
• Green plastic disk
• green disk가 보이면 Oxygen 있는 것(2600psig), green disk가 안보이면 Oxygen pressure은 '0'
• E/E Compartment EXT access door에 위치, 2600psi 이상 시 disk 떨어져나감 → 떨어지면 troubleshooting

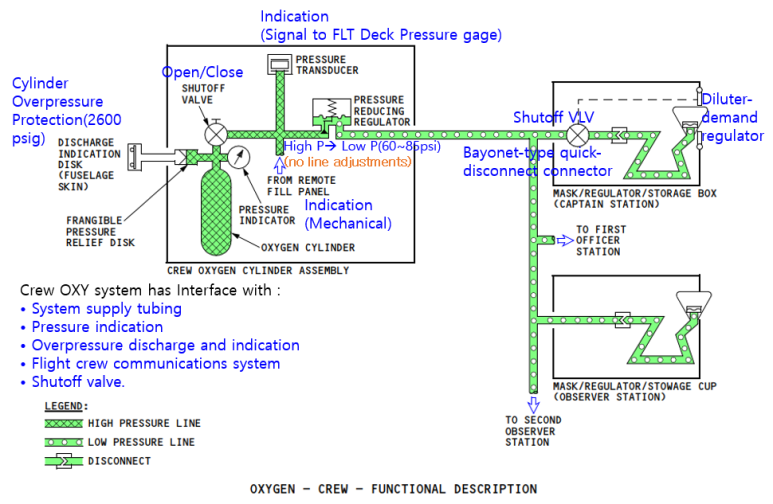

※ 산소공급 경로

Oxygen Cylinder → Shutoff V/V → Pressure Transducer → Pressure Reducing Regulator → Shutoff V/V → FLT crew에게 공급(4명)

​

• Oxygen Cylinder 바로 뒤 shutoff v/v : mechanical v/v(open/close)
• Pressure Transducer : Cockpit에 Oxygen pressure gauge 지시(Indicator에 지시), 0~2000psi
• Pressure Reducing Regulator : 1850psi -> 60~85psi 감압, line 정비 불가, shop에서 정비 가능
• Mask 가기 전 shutoff v/v : automatic v/v
• Crew Oxygen Cylinder : E/E Compartment 우측, 1850psi(70도F), 접근은 FWD CGO

- Cylinder Head Assembly : Thermal Compensator(Cylinder Head 높은 온도 방지), Cylinder 교환 시 shutoff v/v 차단 후 윗부분 분리하고 교체

- Bottle assembly 포함 : shutoff v/v, pressure gauge

​

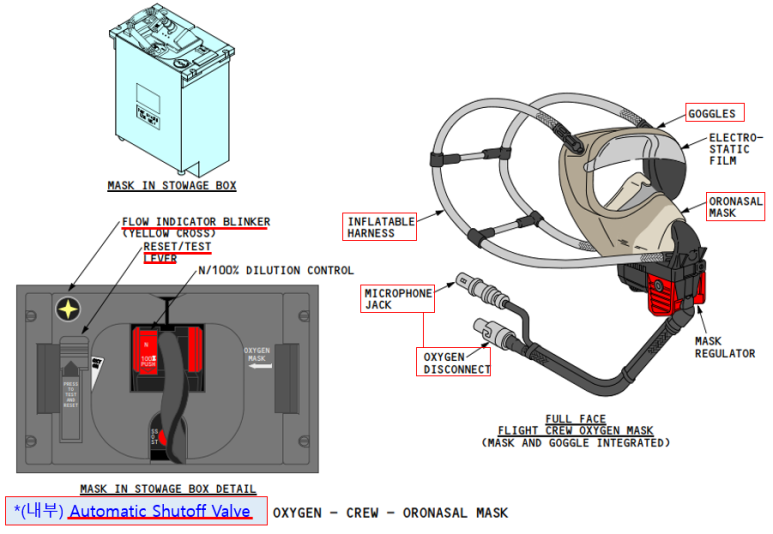

• Oxygen(FLT) Mask

- 4개(기장, 부기장, First officer, Second observer)

- 2개의 선(Microphone Jack, Oxygen Disconnect)

- Stowage Box 안에 Oxygen Mask 보관, Stowage Box 안 automatic shutoff v/v

- Stowage Box : Flow Indicator Blinker(Yellow cross), RESET/TEST LEVER, N/100% Dilution Control



<FLT Crew Oxygen Check>

1. “OXY ON” white flag check(나와있어야함)

2. RESET/TEST LEVER 땡김

3. Flow Indicator Blinker에 Yellow cross가 나오면 okay

​

<RESET/TEST LEVER> : reset되면 shutoff v/v reset, test 누르면 yellow cross

- L/H Door open : Box shutoff v/v open

- Door closed : "OXY ON" white flag

​

<N/100% Dilution Control>

- N : normal, Ram air + 산소 mix해서 공급

- 100% : 100% Oxygen 들어옴(숨을 쉴때만 공급)

- Emergency : 숨을 쉬든 안쉬든 100% Oxygen 들어옴(연속적으로)

​

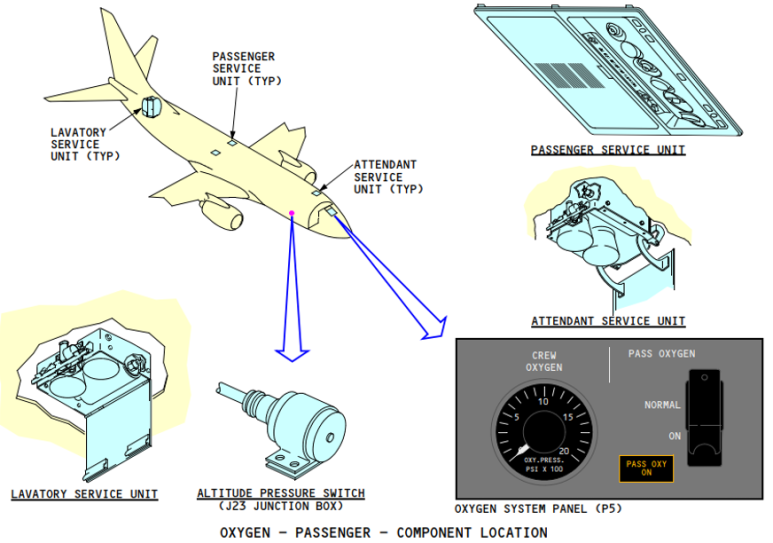

■ Passenger Oxygen

• Chemical Type, Oxygen Generator(PSU, Passenger Service Unit)
• 산소공급 : Passenger Cabin(PSU), Attendant station(ASU), Lavatory(LSU)
• Mask drop되고 Release Cable을 땡기면 산소공급 시작됨
• Altitude Pressure S/W : E/E Compartment에 위치, 1400ft Cabin ALT 시 auto로 ON되서 Mask drop
• Oxygen Generator : 원래 orange 색깔, Black color는 사용한 것
• Door Test/Reset Button : test 시 door가 full open 안되고 어느정도만 open
• Passenger Mask drop 시 LT : “PASS OXY ON” LT ON + 6pack OVERHEAD annunciator + Master Caution LT ON
• Portable Oxygen Cylinder : 응급환자 발생 시 사용, 승객 수에 따라 비치하는 개수 다름
• PBE(Protective Breathing Equipment) : 화재 발생 시 사용
