[ATA.26] Fire Protection

■ Fire Protection

• 목적 : Fire, Smoke, Overheat, Pneumatic duct leak 등 모니터링

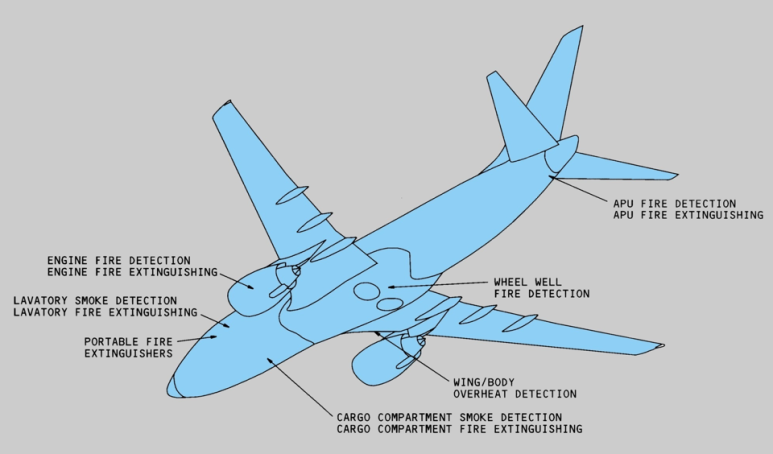

• ENG, APU, Cargo(CGO), Wheelwell(W/W), Wing Body(W/B), Lavatory(LAV), Portable

	Detector	CONT' (control)	IND' (indication)	Extinguish
ENG	LINDBERG TYPE (압력식) FIRE/OVHT/FAULT/TEST	ENG/APU FIRE Detection Module	ENG/APU FIRE Control Panel	BOTTLE 2EA (wheel well에 위치)
APU	LINDBERG TYPE (압력식) FIRE/FAULT/TEST	ENG/APU FIRE Detection Module (APU SHUT DOWN) APU ECU가 해줌	ENG/APU FIRE Control Panel GRD CONT' Panel (GRD에서도 FIRE BOTTLE 터트릴 수 있음)	BOTTLE 1EA
CARGO(CGO)	PHOTOELECTRIC TYPE SMOKE/HEAT/TEST	Cargo electric unit(CEU)	Cargo Fire Control Panel	BOTTLE 2EA LRD(low rate discharge) HRD(high rate discharge)
Wheel Well(W/W)	THERMISTOR TYPE(전류식) OVHT(FIRE)/FAULT OVHT를 감지 BUT FIRE LT ON	Compartment OVHT Detection Control Module	Fire warning LT + Wheel Well LT	X
Wing Body(W/B)	THERMISTOR TYPE(전류식) OVHT(FIRE)/FAULT OVHT를 감지 BUT FIRE LT ON	Compartment OVHT Detection Control Module	WING BODY OVHT LT + FIRE warning LT	X
Lavatory(LAV)	PHOTOELECTRIC TYPE IONIZATION TYPE 2 TYPE 공용으로 사용, 2 TYPE 중 선택해서 사용	Detector 자체 내 control하는게 장착되어있음	CABIN FLT : FWD OVHD Panel에 LAVATORY SMOKE LT ON	BOTTLE이 각 Lavatory마다 있음
Portable	-	-	-	종류 : HALON, WATER(총 2개) 개수 : 항공기마다 승객수 따라 지정

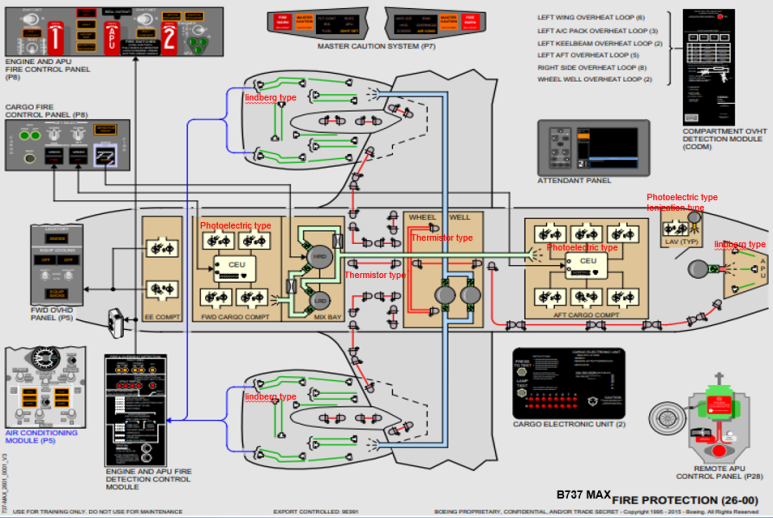

FIRE/OVHT Detection

• ENG Fire Detection

- 목적 : Detector를 이용해 ENG의 FIRE/OVHT 감지 후 visual and aural indication을 FLT Crew에게 제공

- Detector가 FIRE/OVHT 감지하면 ENG/APU Fire Detection Module이 control하여 ENG/APU FIRE Control Panel을 통해 indicating한다

- ENG Fire Detector 위치 : fan case, core section

- Detector : LINDBERG TYPE(압력식), FIRE/OVHT/FAULT/TEST

• APU Fire Detection

- 목적 : Detector를 이용해 APU의 FIRE 감지 후 visual and aural indication을 FLT Crew와 GRD 작업자에게 제공

- Detector가 FIRE 감지하면 ENG/APU FIRE Detection Module이 control하여 ENG/APU FIRE Control Panel과 GRD Control Panel을 통해 indicating한다

- Detector : LINDBERG TYPE(압력식), FIRE/FAULT/TEST

- APU는 Detector에서 FIRE를 감지하면 APU ECU가 auto로 SHUT DOWN해줌

• Cargo Compartment Smoke Detection

- 목적 : Detector를 이용해 Cargo의 SMOKE 감지 후 FLT Crew에게 경고 제공

- Detector가 SMOKE/HEAT 감지하면 Cargo electronic unit이 control하여 Cargo Fire Control Panel로 indicating한다

- Detector : PHOTOELECTRIC TYPE, SMOKE/HEAT/TEST

- CEU(Cargo electronic unit) : LRU, SMOKE Detector 모니터링, RED LT가 smoke detector와 연결

• Wheel Well Overheat Detection

- 목적 : OVHT sensing을 사용해 main wheel well의 SMOKE/HEAT 감지 후 FLT Crew에게 경고 제공

- Detector가 SMOKE/HEAT 감지하면 CODC(Compartment OVHT Detection Controller)가 control하여 Fire warning LT+WHEELWELL LT+aural로 indicating 및 경고 제공

- CODC(Compartment OVHT Detection Controller) : wheel well과 wing body의 OVHT/FIRE 상태 감지

- Detector : THERMISTOR TYPE(전류식), OVHT(FIRE)/FAULT(OVHT를 감지 but FIRE LT ON)

• Wing and Body Overheat Detection

- 목적 : OVHT sensing을 사용해 pneumatic system의 duct OVHT 감지 후 FLT Crew에게 경고 제공

- Detector element 위치 : ENG Strut, Wing L/E, A/C Bay, Keel Beam, APU bleed duct(L/H)

- pneumatic duct의 OVHT sensing이 OVHT 감지하면 CODC(Compartment OVHT Detection Controller)가 control하여 WING BODY OVHT LT + Fire warning LT를 통해 FLT Crew에게 경고 제공

- Detector : THERMISTOR TYPE(전류식), OVHT(FIRE)/FAULT(OVHT를 감지 but FIRE LT ON)

• LAVATORY Smoke Detection

- 목적 : Smoke Detector를 이용해 ENG의 FIRE/OVHT 감지 후 visual and aural indication을 Crew에게 제공

- Detector가 SMOKE 감지하면 FWD OVHD Panel에 LAVATORY SMOKE LT ON하여 Crew에게 알려줌

- Detector : PHOTOELECTRIC TYPE, IONIZATION TYPE(2 TYPE 공용으로 사용, 2 TYPE 중 선택해서 사용)

​

■ EXTINGUISHING System

• ENG Fire Extinguishing

- FIRE warning S/W UP -> Fire handle Turn -> 2개의 BOTTLE에서 각 ENG에 halon을 제공

- Bottle : 800psi(70F, 21도C)

- Extinguisher Bottle Squib : bottle의 seal을 깨서 halon gas를 분출하기 시작해주는 화약, squib를 만지거나 움직일 때 squib에 cap or shunt plug가 장착되어 있는지 확인해라

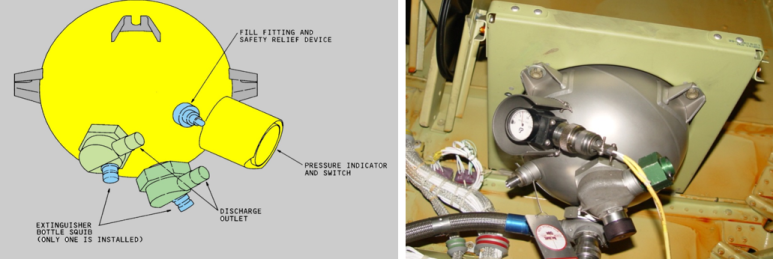

Extinguisher Bottle Squib

• APU Fire Extinguishing

- FIRE warning S/W UP -> Fire handle Turn -> 1개의 BOTTLE에서 각 APU에 halon을 제공

- Extinguisher Bottle Squib : bottle의 seal을 깨서 halon gas를 분출하기 시작해주는 화약

- APU GRD control Panel : 지상에서 APU FIRE 시 visual and aural indication 제공

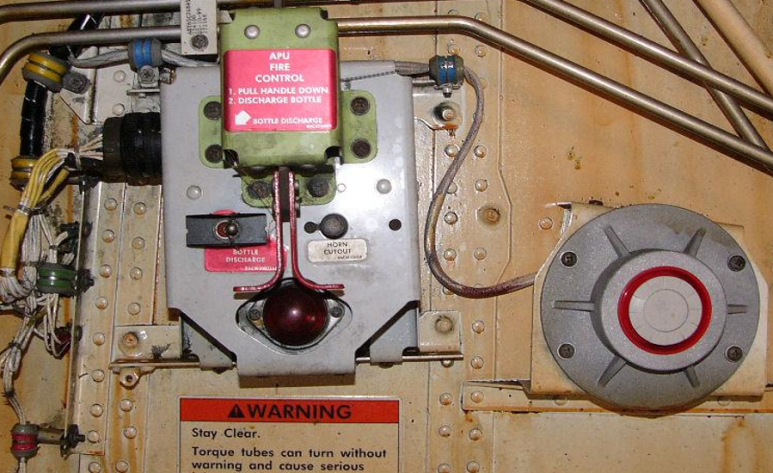

APU GRD CONTROL PANEL

• Cargo Compartment Fire Extinguishing

- 2개의 BOTTLE -> LRD(low rate discharge), HRD(high rate discharge)

- Bottle 위치 : FWD cargo의 AFT bulkhead

• Lavatory Fire Extinguishing

- OVHT/FIRE condition 시 temperature indication 색깔 변함 : (흰색 -> 검정색)

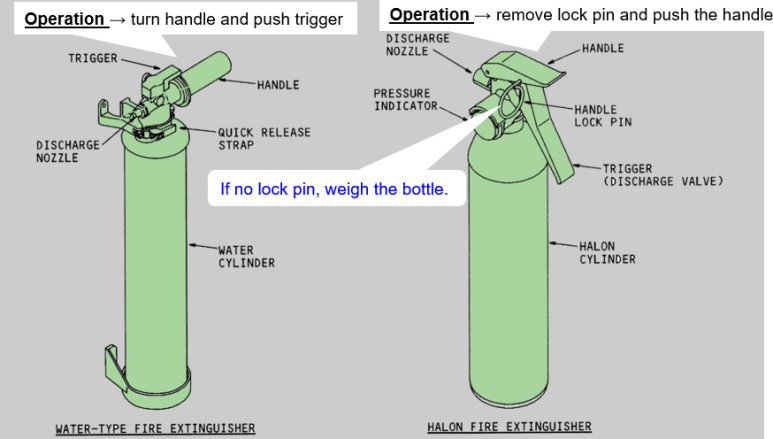

• Portable Fire Extinguishing

- 종류 : Water Type, Halon Type

- 개수 : 항공기마다 정해진 개수가 다름

PORTABLE FIRE EXTINGUISHING
